جریان نشتی در درایو فرکانس متغیر

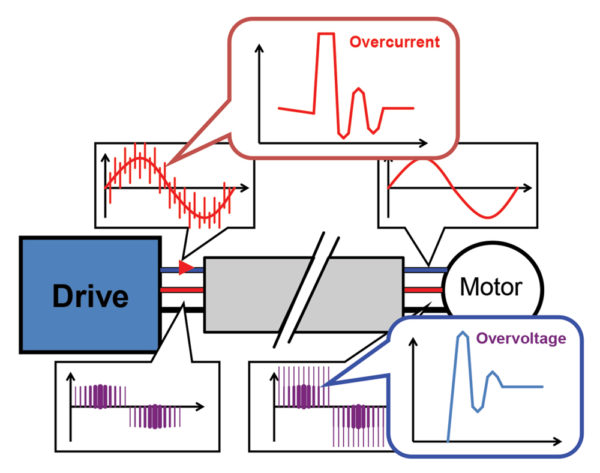

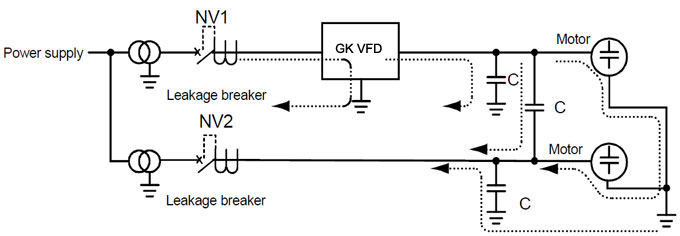

در کابلهای ورودی و خروجی و موتورهای یک درایو فرکانس متغیر (VFD) ، ظرفیت خازنی C وجود دارد. سوئیچینگ با سرعت بالا در مدار اصلی اجازه می دهد تا جریان نشتی از ظرفیت خازنی C به زمین جریان و نشت یابد. مقدار جریان نشت بسته به ظرفیت خازنی C ، فرکانس حامل و غیره متفاوت است. بر این اساس، درایو های فرکانس متغیر نوع low-noise جریان نشتی بزرگتری را ایجاد می کنند.
اثرات جریان نشتی
1) رله نشتی ممکن است ناخواسته به دلیل جریان نشتی بین زمین ها کار کند. جریان نشتی شامل بسیاری از اجزای فرکانس بالا است که تأثیر نسبتاً کمی بر بدن انسان دارند.
2) رله حرارتی خارجی ممکن است به دلیل جریان نشتی بین کابل ها ناخواسته کار کند.
فرکانس حامل اینورتر فرکانس متغیر را کاهش دهید. (توجه داشته باشید که انجام این کار باعث بلندتر شدن صدای موتور می شود)
قطع کننده های جریان نشتی را که برای هارمونیک ها و مهار فشار در سیستم خود اینورتر فرکانس متغیر و سیستم دیگر طراحی شده اند، نصب کنید. (لازم نیست سرعت سوییچینگ کاهش یابد)
ظرفیت های خازنی سرگردان بین زمین ها را کاهش دهید. (از کابلها یا سیمهایی استفاده کنید که با مواد با قدرت نسبی پایین عایق هستند)
انتخاب یک نشتی شکن جریان
یک نشتی شکن برای حذف هارمونیک ها و جریان هجومی طراحی شده است. وظیفه اصلی یک قطع کننده مدار جریان یا به طور کلی دستگاه محافظ جریان، قطع جریان مدار در صورت سو عملکرد درایو فرکانس متغیر است. سوئیچ الکترونیکی جریان ورودی و خروجی دستگاه یا سیستم را اندازه گیری می کند. اگر حس کند که این دو جریان یکسان نیستند، مدار قطع می شود، زیرا جریان جریان الکتریکی (احتمالاً) جهت خطرناکی را در جایی به دلیل خرابی عایق گرفته است.
این جریان می تواند در اثر لمس فرد توسط یک رسانا و بدن این شخص به سمت زمین هدایت شود. قطع کننده مدار جریان با قطع سریع مدار، از شخص محافظت می کند و در نتیجه از آسیب دیدگی بیشتر جلوگیری می کند.
